（1）廣西特種結構加固資質公司判明結構性裂縫的受力性質：結構性裂縫，根據受力性質和破壞形式進一步區分為兩種：一種是脆性破壞，加固公司 http://m.ysmbh.com/另一種是塑性破壞。脆性破壞的特點是事先沒有明顯的預兆而突然發生，一旦出現裂縫，對結構強度影響很大，是結構破壞的征兆，屬于這類性質裂縫的有受壓構件裂縫（包括中心受壓、小偏心受壓和大偏心受壓的壓區）、受彎構件的受壓區裂縫、斜截面裂縫、沖切面裂縫，以及后張預應力構件端部局壓裂縫等。脆性破壞裂縫是危險的，應予以足夠重視，必須采取加固措施和其它安全措施。塑性破壞特點是事先有明顯的變形和裂縫預兆，人們可以及時采取措施予以補救，危險性相對稍小。屬于這類破壞的受力構件的裂縫有：受拉構件正載面裂縫，受彎構件和大偏心受壓構件正載面受拉區裂縫等。此種裂縫是否影響結構的安全，應根據裂縫的位置、長度、深度以及發展情況而定。如果裂縫已趨于穩定，且最大裂縫未超過規定的容許值，則屬于允許出現的裂縫，可不必加固。例如某辦公用房，四層二跨框架結構，跨度5m及7m，建于1990年，1998年6月出賣給某廠，廠方將此房用于制衣車間，使用不久，部分梁出現裂縫，要求鑒定。通過現場查勘，發現梁的裂縫均出現在梁的兩端，為約45°的斜裂縫，且混凝土的質量較差，后經過對部分梁的混凝土取芯試壓，最低強度等級約C12，平均強度等級為C15，圖紙設計混凝土強度等級為C20，二者相差較大，由于荷載增大及混凝土強度低，通過復算，梁處于超筋狀態，屬脆性破壞裂縫，應予立即加固。

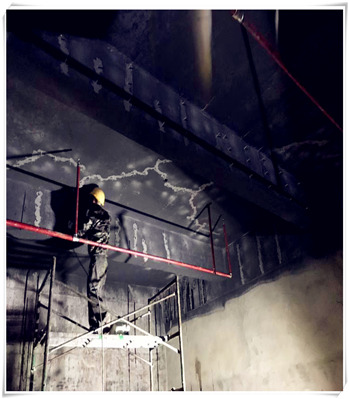

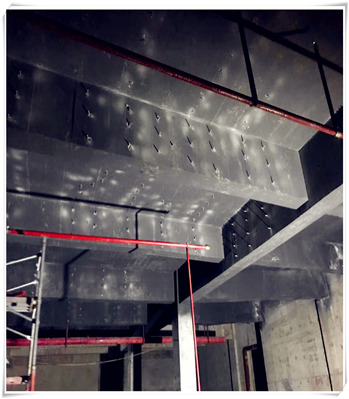

（2）廣西碳纖維膠加固材料公司查明裂縫的寬度、長度、深度：鋼筋混凝土結構構件的裂縫按其表征可分三種：一是表面細小裂縫，即縫寬很小，長度短而淺；二是中等裂縫，其寬度在0.2mm左右，長度局限在受拉區，裂縫已深入結構一定深度；三是貫穿性裂縫，縫寬超過0.3mm，長度伸到受壓區，裂縫已貫穿整個截面或部分截面。結構性裂縫不僅表征結構受力狀況，還會影響結構的耐久性。裂縫寬度愈大，鋼筋愈容易銹蝕，意味著鋼筋和混凝土之間握裹力已完全破壞，使用壽命已近終結。一般室內結構，橫向裂縫導致鋼筋銹蝕的危險性較小，裂縫以不影響美觀要求為度，而在潮濕環境中，裂縫會引起鋼筋銹蝕，裂縫寬度應小于0.2mm，但縱向縫易引起鋼筋銹蝕，并導致保護層剝落，影響結構的耐久性，應予處理。當裂縫長度較長，深度較深，嚴重影響構件的整體性，往往是破壞征兆。例如受彎構件正截面梁底出現裂縫，裂縫長度向受壓區發展，并到達或超過中和軸，是比較危險的，若縫長較短，局部在受拉區，一般危險性較小。裂縫深度也是表征之一，通常表面裂縫多是非結構性裂縫，貫穿性裂縫多是結構性裂縫，容易使鋼筋銹蝕，危險性較大，應查明原因，根據危險性，采取必要的加固措施。
